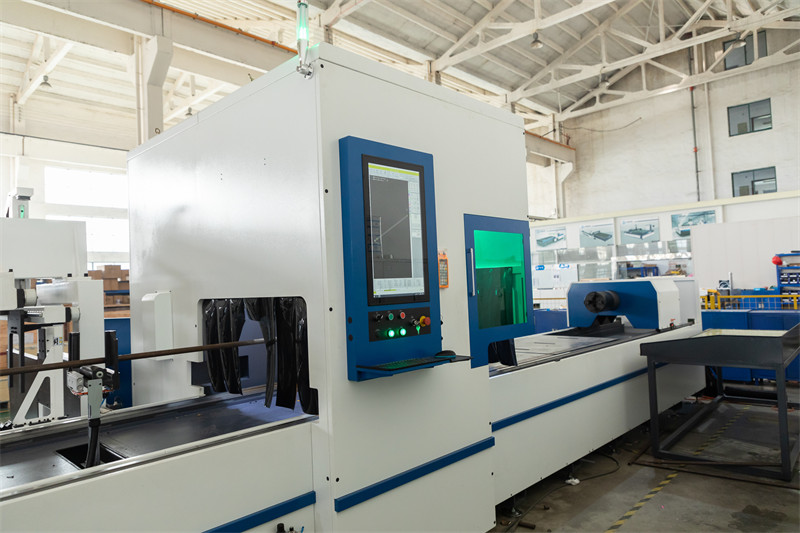

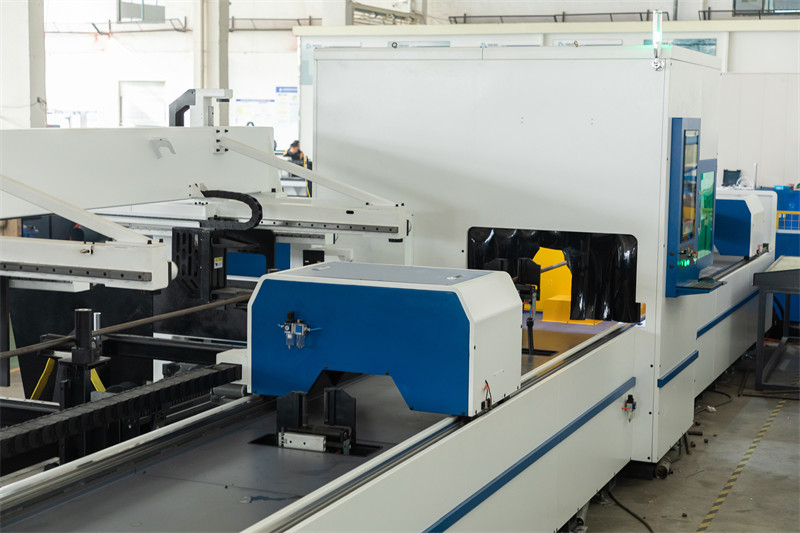

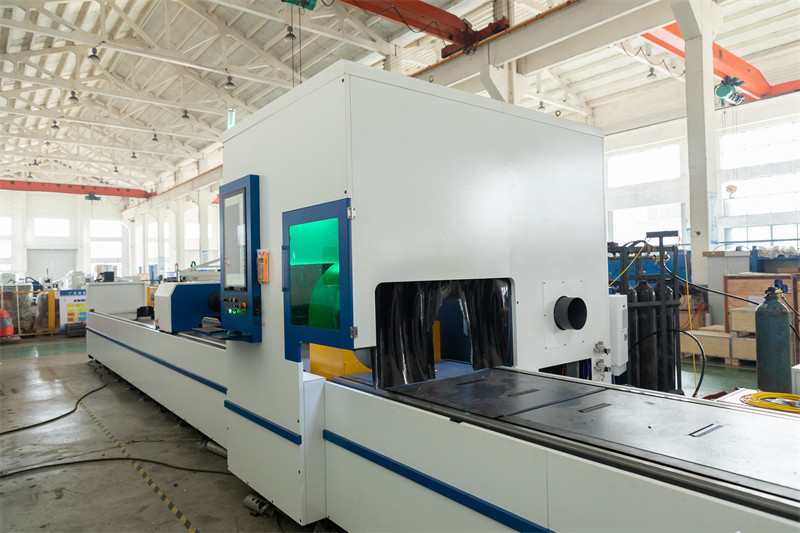

লোডিং সিস্টেম 3D বেভেল কাটিং হেড সহ ACCURL 4kw টিউব লেজার কাটিং মেশিন

প্রযুক্তিগত

ACCURL® QL.FCT সিরিজ টিউব লেজার 12 মিটার পর্যন্ত কাঁচামালের দৈর্ঘ্য সহ 500 মিমি বৃত্তাকার পর্যন্ত উপাদানের ক্ষমতার একটি সম্পূর্ণ পরিসীমা অফার করে।

ACCURL® লেজার টিউব কাটিং বিশেষভাবে এমন ব্যবসার জন্য ডিজাইন করা হয়েছে যারা উচ্চ মানের প্রোফাইল এবং টিউব কাটার বিষয়ে যত্নশীল। সম্পূর্ণ স্বয়ংক্রিয় লোডিং এবং আনলোডিং অপারেটরের জন্য কম পরিশ্রম এবং সময় বাঁচাতে হবে। এবং শাখা পাইপের শেষে কলাম ক্রসড লাইন কাটতে পারে এবং সেন্ট্রিফিউগাল এবং নন-সেন্ট্রিফিউগাল মেটাতে পারে।

• ব্যবহারকারী বন্ধুত্বপূর্ণ FSCUT 5000 TwinCAT CNC নিয়ন্ত্রণ
• অনন্য বৈশিষ্ট্য:
  • সর্বাধিক যুগপত অবস্থানের গতি: 120 মি/মিনিট।
  • ত্বরণ গতি: 13 m/s2 (1.2G)।
  • CNC এবং CAM জটিল প্রোফাইলযুক্ত বিভাগগুলি গণনা করতে পারে
  • শক্তি দক্ষতা: ব্যাপকভাবে শক্তি খরচ হ্রাস.
  • আইপিজি রেজোনেটর। 2000W থেকে 6000W পর্যন্ত পাওয়ার আউটপুট
• উন্নত সুইস RayTools AG কাটিং হেড (এয়ার ক্রস বিস্ফোরণ সহ)।
• φ8-440mm পাইপ প্রক্রিয়াকরণ পরিসীমা ঐচ্ছিক
• তিন-চক এবং শূন্য-টেইল উপাদানের পেটেন্ট প্রযুক্তি কাঁচামালের উচ্চ ব্যবহার।

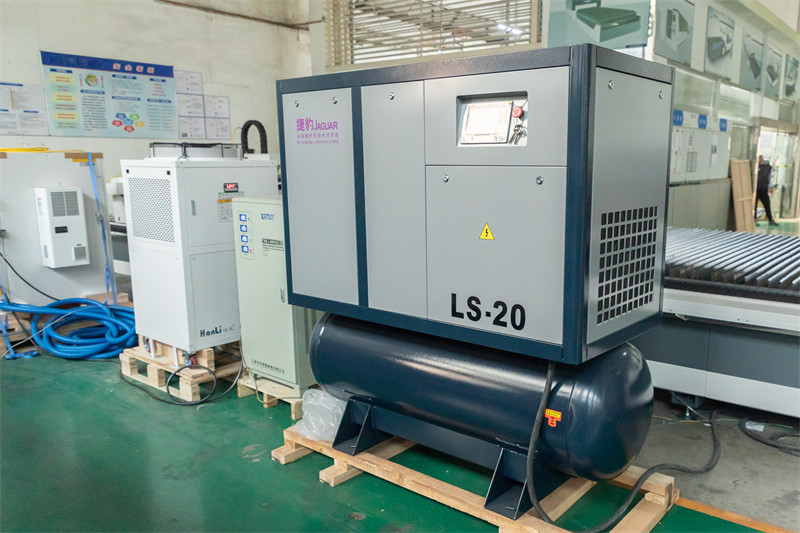

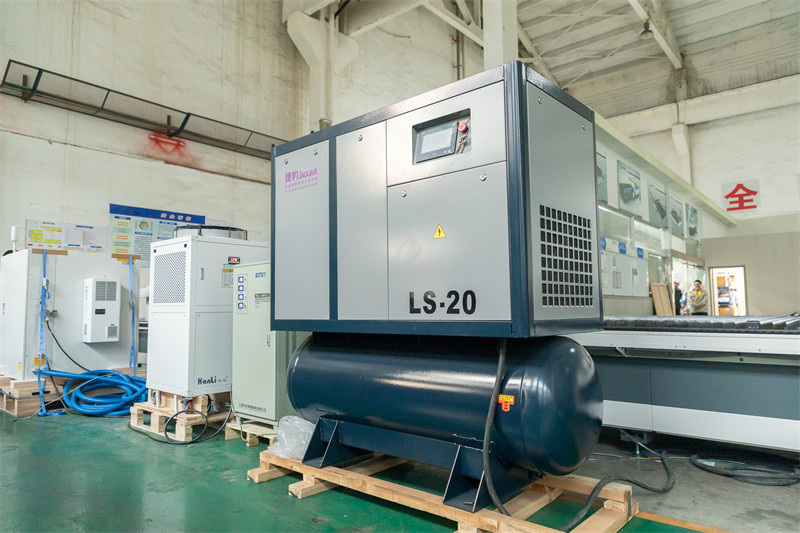

• কার্যকর উচ্চ থেকে নিম্ন চাপ গ্যাস বিনিময় সিস্টেম.
• স্বয়ংক্রিয় সময় এবং ইউনিট খরচ গণনা ফাংশন.
• বাহ্যিক থেকে নেটওয়ার্ক সংযোগ।
• ধোঁয়া নিষ্কাশন (সিরিজ মডেল অন্তর্ভুক্ত)।
• মেশিনের "L" আকৃতি বৃত্তাকার, বর্গক্ষেত্র, আয়তক্ষেত্র "C" / "H" / "I" চ্যানেল এবং কোণ প্রক্রিয়াকরণের জন্য সম্পূর্ণ নমনীয়তা নিশ্চিত করে।

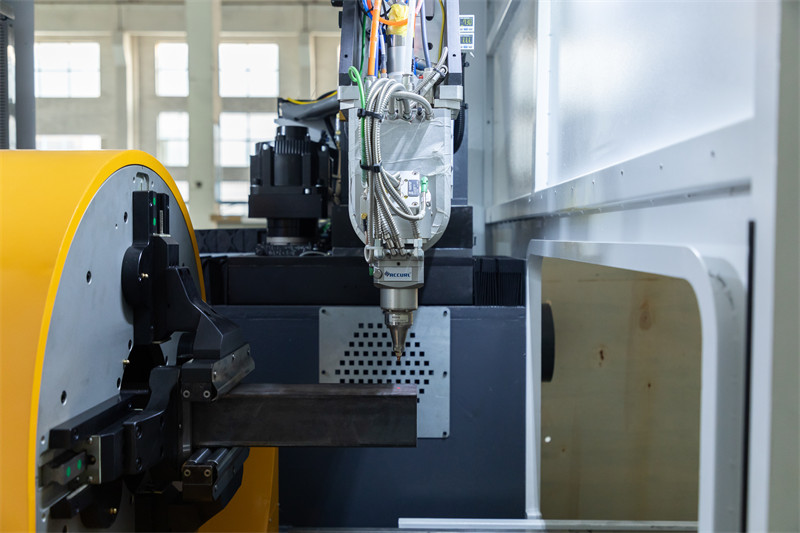

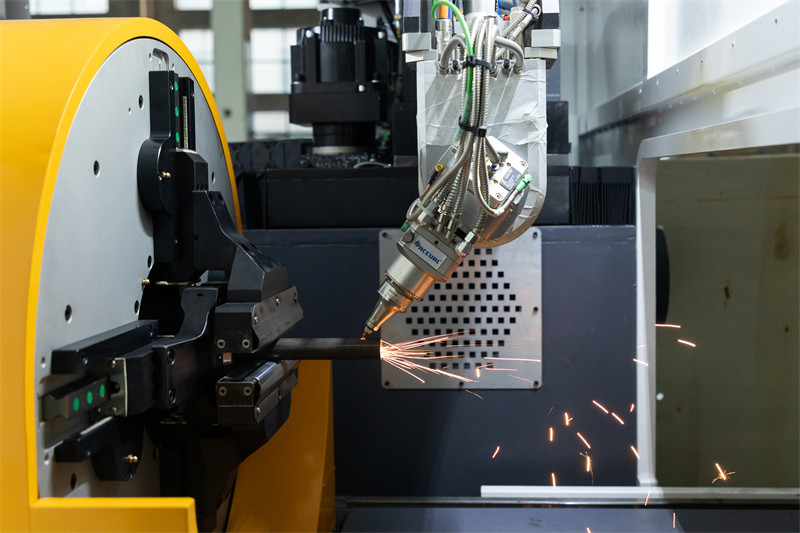

সিঙ্ক্রোনাস ঘূর্ণন সহ দুটি উচ্চ মানের ঘোরানো চক মুভ, যা টিউবকে আরও স্থির রাখা নিশ্চিত করে। জটিল টিউব চিত্রে উচ্চ নির্ভুলতার জন্য দৃঢ় গ্যারান্টি সহ এটি টিউব কম্পনকে সর্বনিম্ন করে দেয়। Ø15mm থেকে Ø320mm ব্যাস পরিসীমা সহ টিউব কাটার জন্য উপযুক্ত

সামনের অংশ

X、Y、Z রৈখিক অক্ষ এবং A、B রোটারি অক্ষ উভয়ই আমদানি করা বড় টর্ক সার্ভো মোটর, উচ্চ নির্ভুলতা, উচ্চ গতি, বড় টর্ক, বড় জড়তা, স্থিতিশীল এবং টেকসই কর্মক্ষমতা গ্রহণ করে, যা পুরো মেশিনের উচ্চ গতি এবং ত্বরণ নিশ্চিত করে। .

মাঝারি খণ্ড

তিন-পয়েন্ট ক্ল্যাম্পিং পজিশনিংয়ের আগে এবং পরে পাইপ বজায় রাখার জন্য তিনটি চক রিয়েল-টাইম, স্পেস-টাইম রানিং স্পিড কাটিয়া সর্বোচ্চ স্থিতিশীল কাটিং অর্জন করতে পারে, আপেক্ষিক কাটিংয়ের দক্ষতা বেশি হতে পারে

পিছনের অংশগুলি

ভাল সিলিং এবং গতি বৈশিষ্ট্য সহ চাকের স্বাধীন গবেষণা এবং বিকাশ, বর্গাকার নল, বৃত্তাকার নল, উপবৃত্তাকার নল, সমতল নল, ত্রিভুজ নল, আই-বিম এবং অন্যান্য উপকরণ ধরে রাখতে পারে।

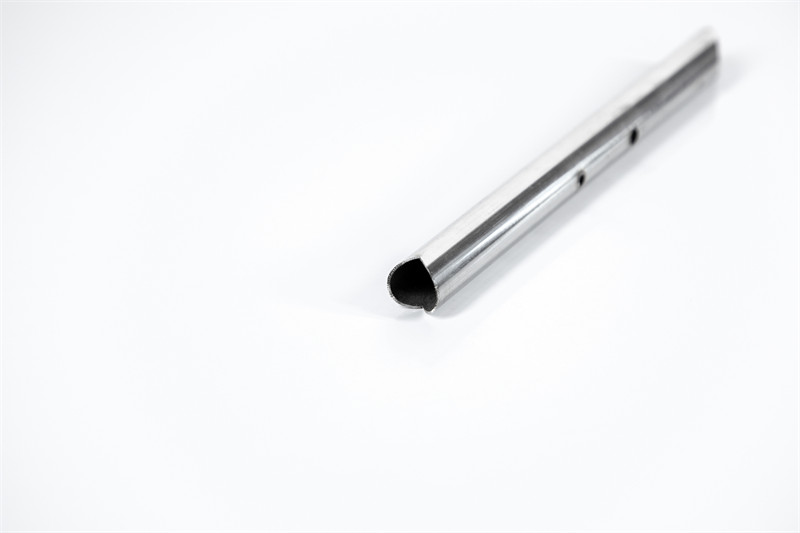

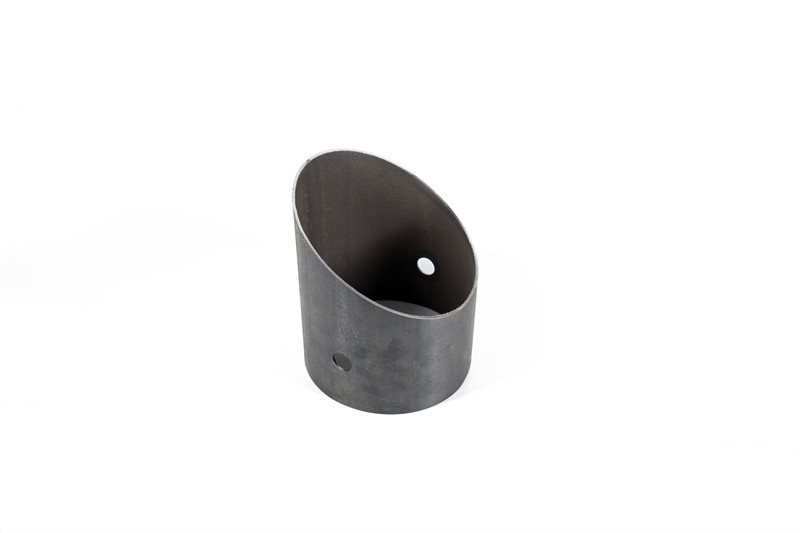

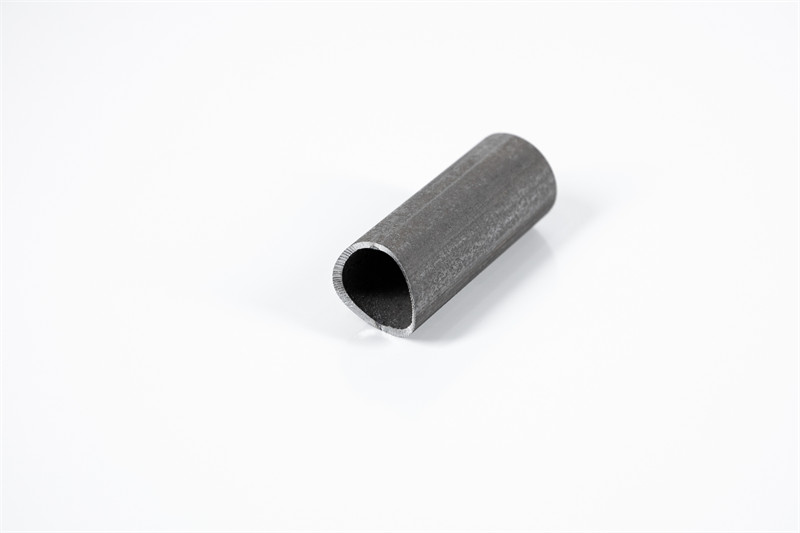

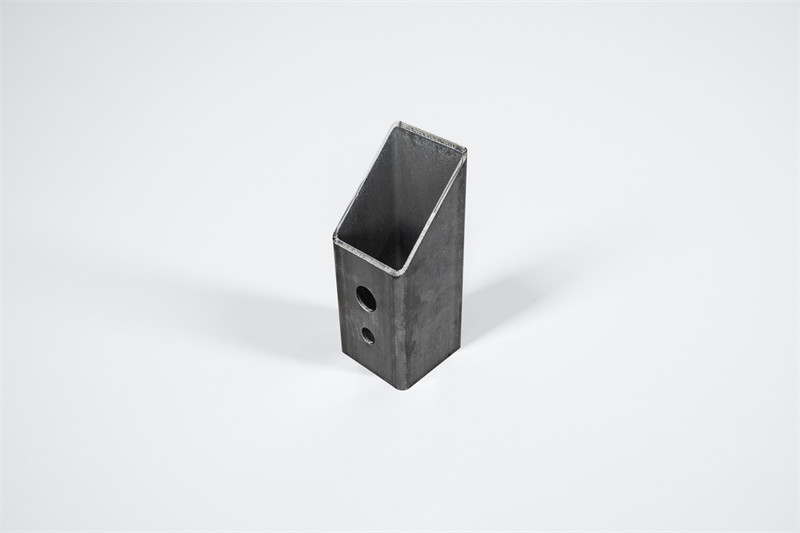

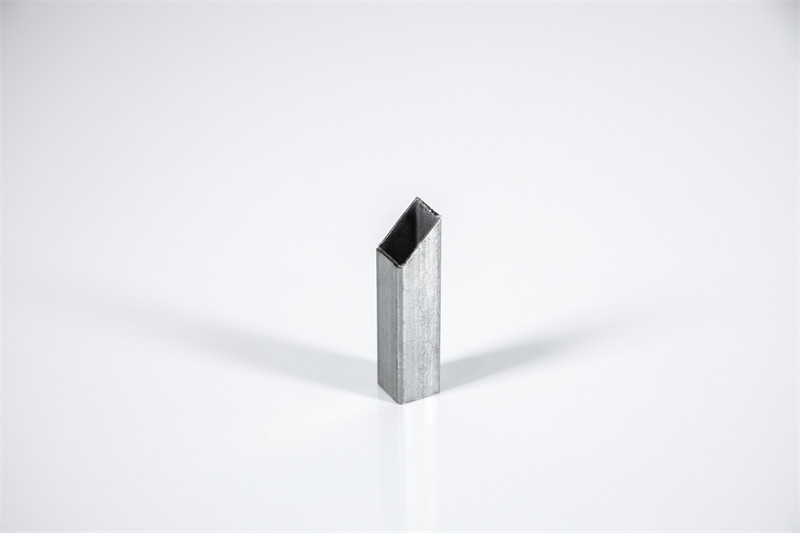

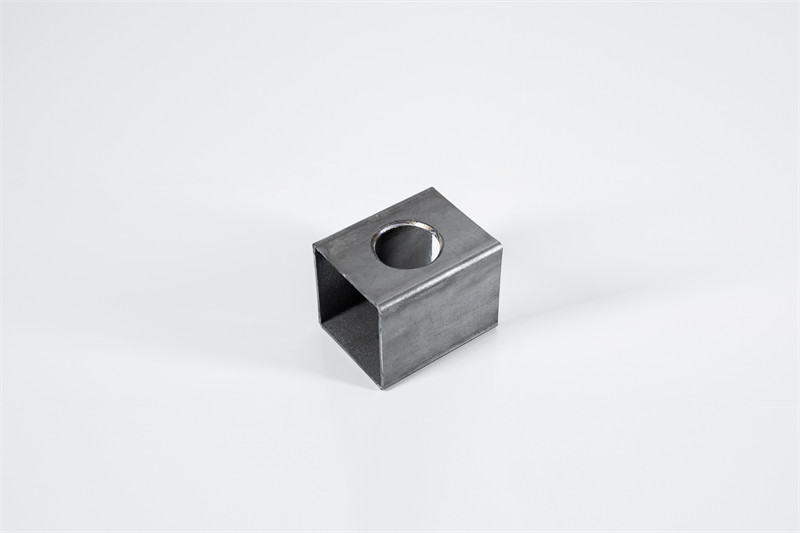

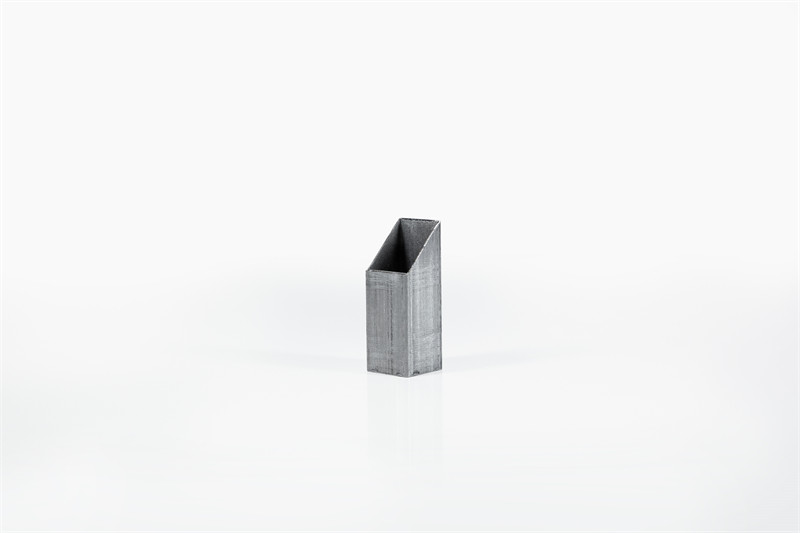

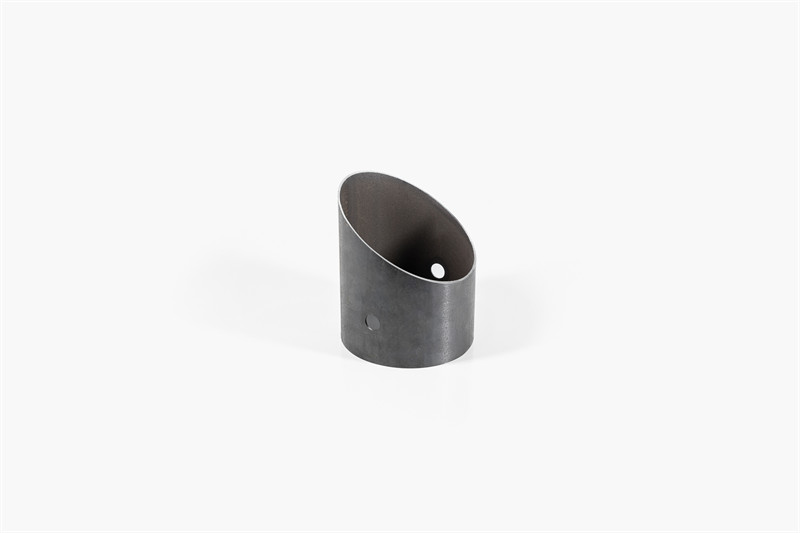

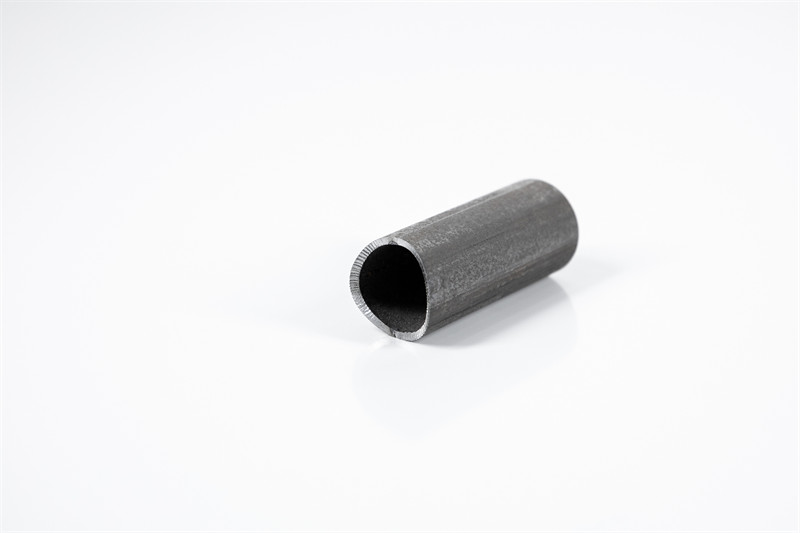

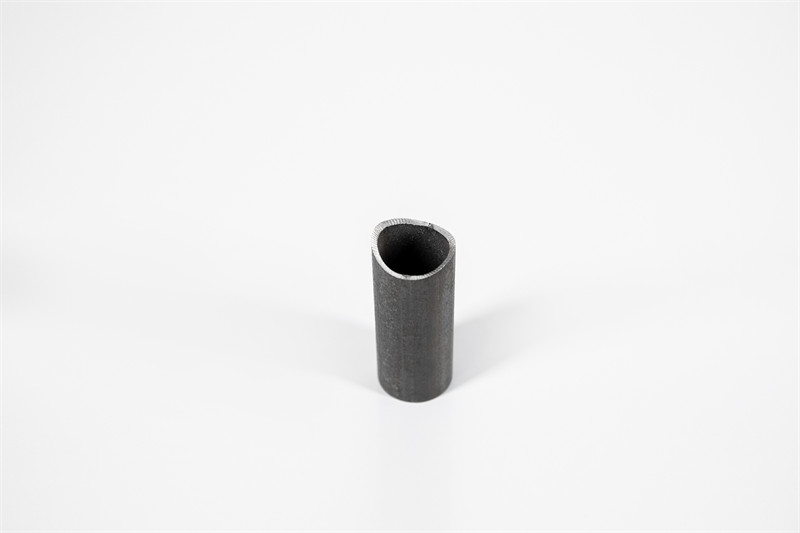

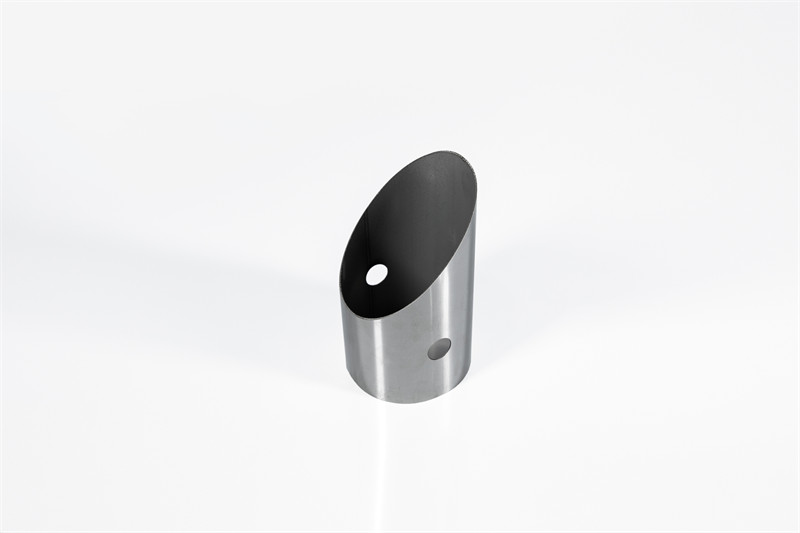

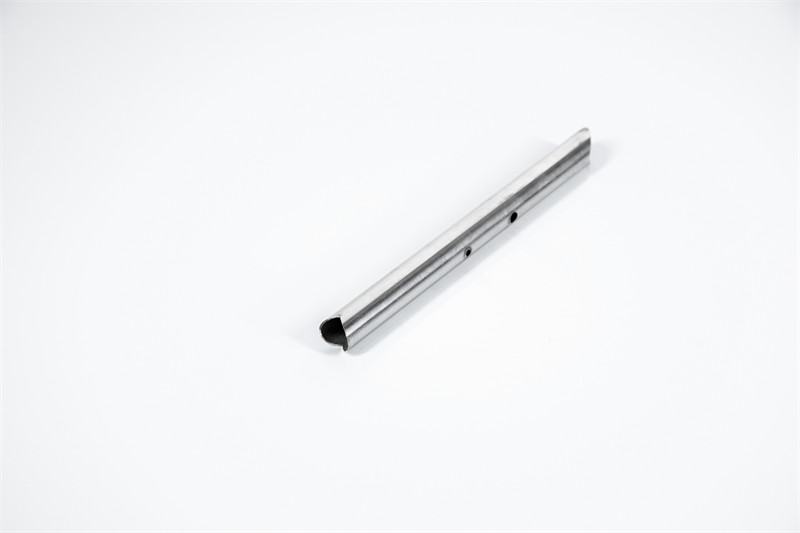

আবেদন

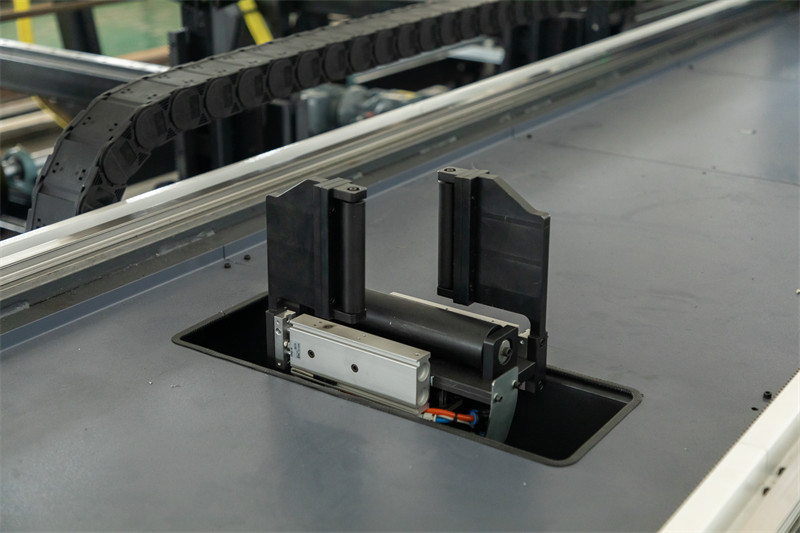

টিউব ফলো আপ সাপোর্ট এবং রাইটিং ডিভাইস:

মেশিনটিতে টিউব ফলো-আপ সমর্থন এবং রাইটিং ডিভাইসও রয়েছে। এর ফ্ল্যাট সাপোর্ট টিউব স্যাগিং এড়ায়। পৃষ্ঠের ঘর্ষণ বা স্ক্র্যাচ রোধ করতে নল ঘূর্ণনের সাথে ফলো-আপ সমর্থন উত্তোলন বা পড়ে যাবে। অবতল রাইটিং ডিভাইসটি লোড করার সময় চকগুলির সাথে বিচ্যুতি এবং সংঘর্ষ থেকে টিউবগুলিকে রক্ষা করতে সহায়তা করে।

টুইন-চাক ক্ল্যাম্পিং প্রযুক্তি:

নতুন চকের জন্য C2 এবং C3 এক হিসাবে একত্রিত করা হয় এবং একত্রে ঘোরানো বা সরানো যায় কিন্তু স্বাধীনভাবে এর নখর খোলা এবং বন্ধ হওয়া নিয়ন্ত্রণ করে। ক্ল্যাম্পিং ব্যতীত, টিউব সাপোর্টিং মিলিত চাকের জন্যও উপলব্ধ, যা দুই, তিন এবং চার চাকের সাধারণ দুর্বলতার প্রতিকার করে।

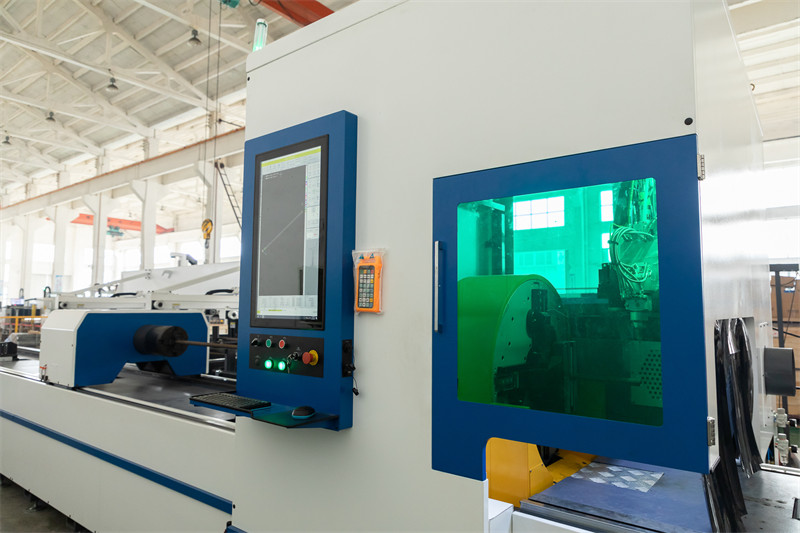

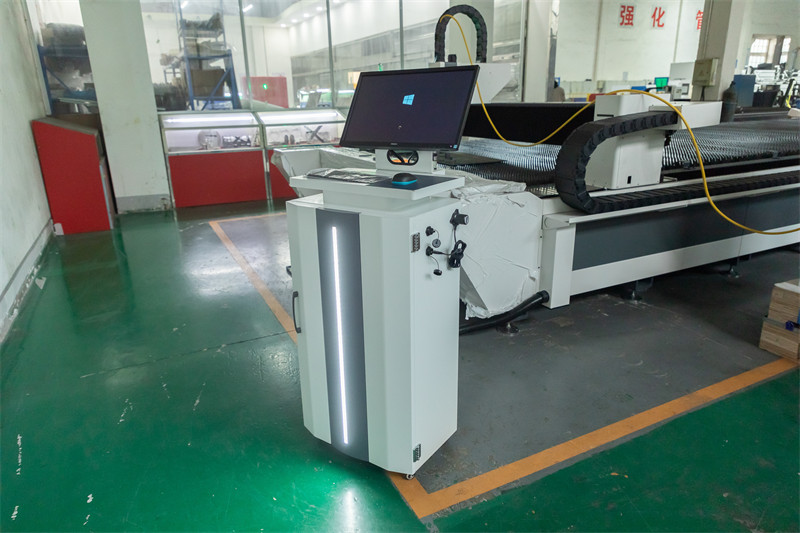

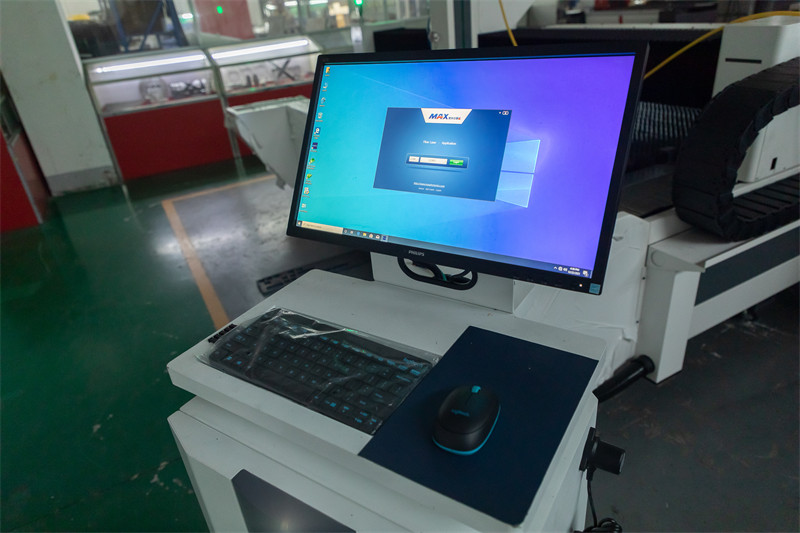

সিএনসি কন্ট্রোল সিস্টেম:

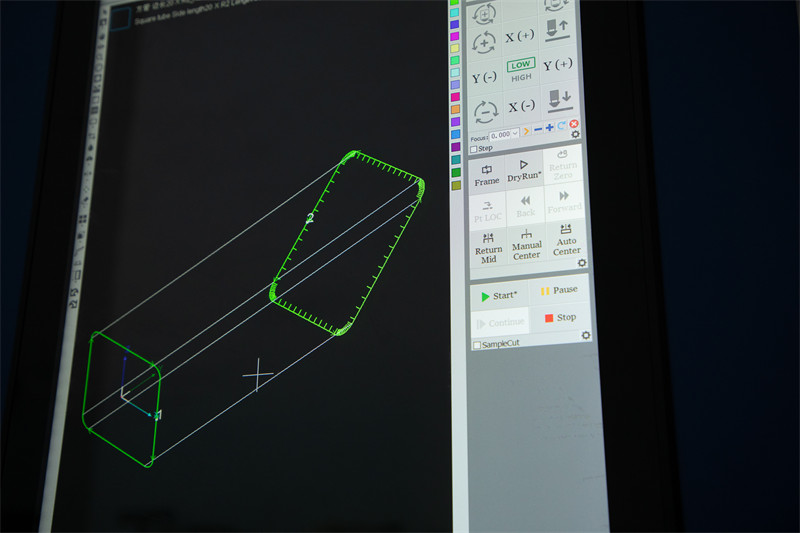

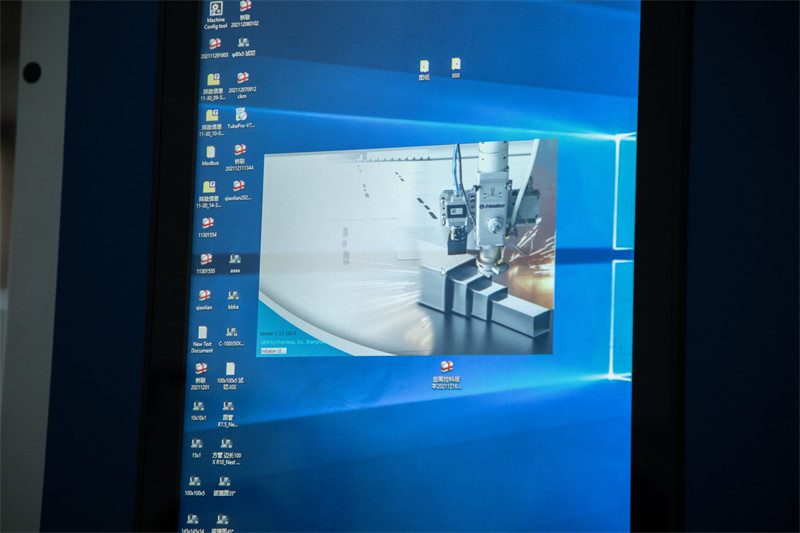

FSCUT-5000 ইন্টেলিজেন্ট সিস্টেম, অন্তর্নির্মিত টিউব গ্রাফ ডাটাবেসের উপর ভিত্তি করে টিউব কাটাতে আরও বিশেষীকরণ; প্রসেসিং রেকর্ড এবং স্টেটমেন্টের স্বয়ংক্রিয় জেনারেশন থেকে উদ্বেগ-মুক্ত উৎপাদন সুবিধা; এবং 3D বিশেষ-আকৃতির টিউব গ্রাফ এবং রুট দেখান, আরও স্বজ্ঞাত;

প্রধান কার্যাবলী:

• একটি টিউব লেজার কন্ট্রোল সিস্টেমের FSCUT-5000 সিস্টেম। ফাইবার লেজার কাটিংয়ের ক্ষেত্রে তার অসামান্য কর্মক্ষমতার কারণে, বিপুল সংখ্যক উচ্চ-প্রান্ত ব্যবহারকারীদের দ্বারা।

কাটিং প্রক্রিয়া পরামিতি ডাটাবেস দিয়ে সজ্জিত, কাটিয়া পরামিতি সেরা কাটিয়া মান অর্জন কাটিয়া সময় রিয়েল টাইমে সমন্বয় করা যেতে পারে.

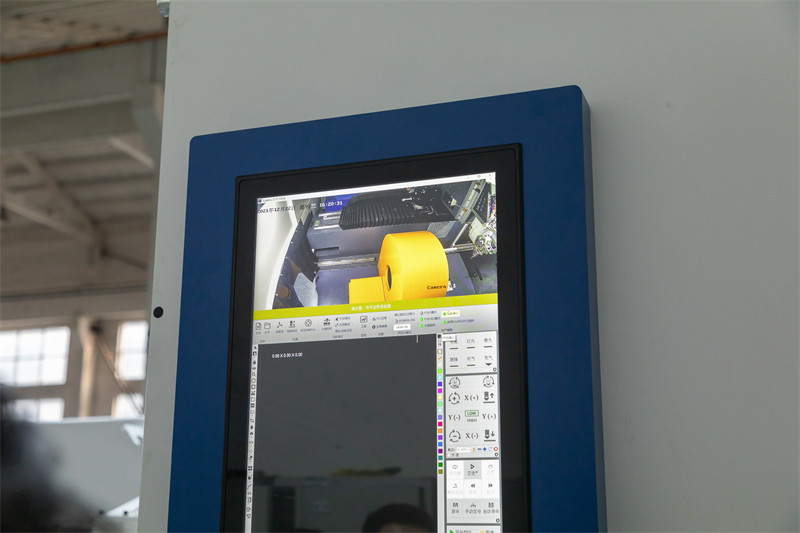

FSCUT 5000A CNC সিস্টেম বৈশিষ্ট্য:

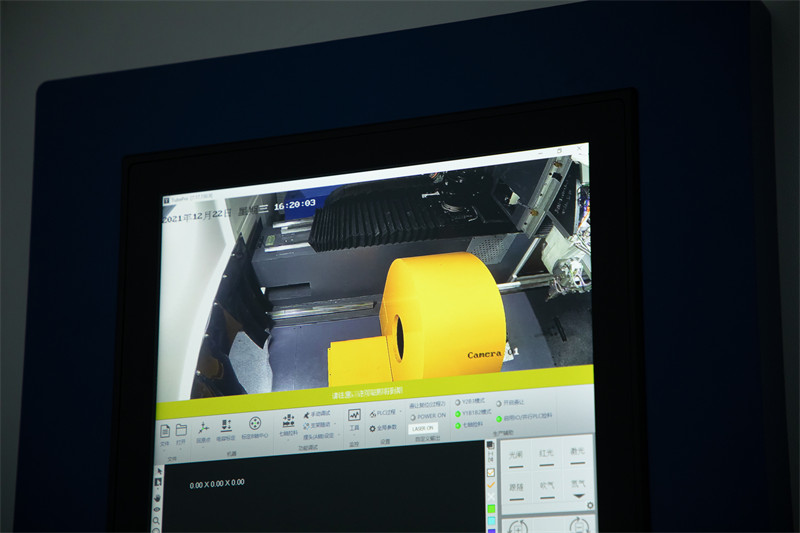

•22" দূরবর্তী ডায়গনিস্টিক ফাংশন সহ উচ্চ রেজোলিউশন রঙ TFT
পাইপ পৃষ্ঠ উচ্চতা ট্র্যাকিং নিয়ন্ত্রণ (সার্ভো ফাংশন)
•ব্যাক ফাংশন
•ব্রেকপয়েন্ট রিটার্ন ফাংশন
• স্বয়ংক্রিয় প্রান্ত অনুসন্ধান
• কেন্দ্রীয় ফাংশন ক্রমাঙ্কন
• সব দিক থেকে পাইপ
• উচ্চ গতির লেজার পালস ফাংশন
• স্বয়ংক্রিয় ক্রমাঙ্কন
•দ্রুত কাটিং মোড, স্ট্যান্ডার্ড কাটিং ফাংশন, ফিল্ম কাটিং, সুইং কাটিং, নির্দিষ্ট উচ্চতা কাটা ইত্যাদি।
• প্রত্যক্ষ ছিদ্র, প্রগতিশীল ছিদ্র, মাল্টিস্টেজ ছিদ্র, ব্লাস্টিং ছিদ্র, সূক্ষ্ম ছিদ্র, তিন-পর্যায়
ছিদ্র, ইত্যাদি

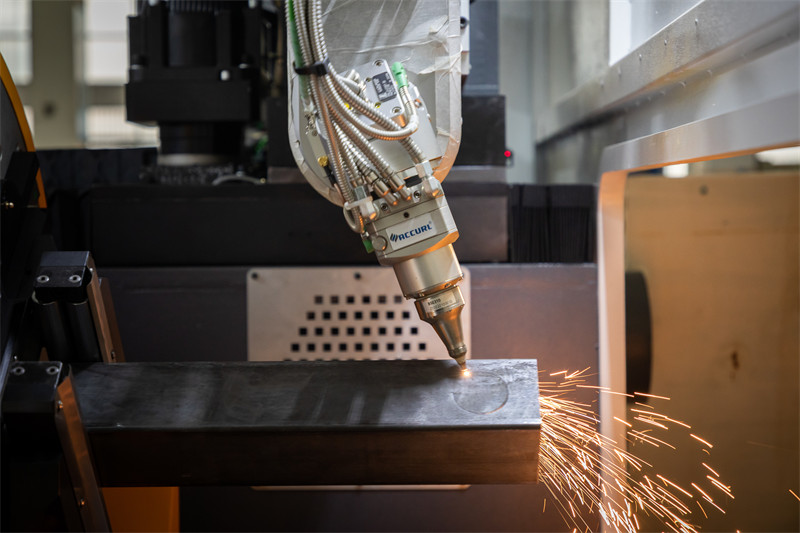

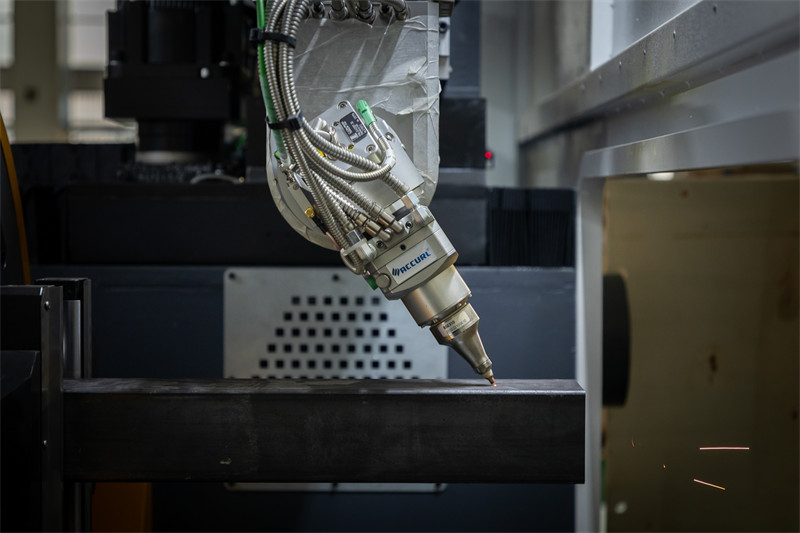

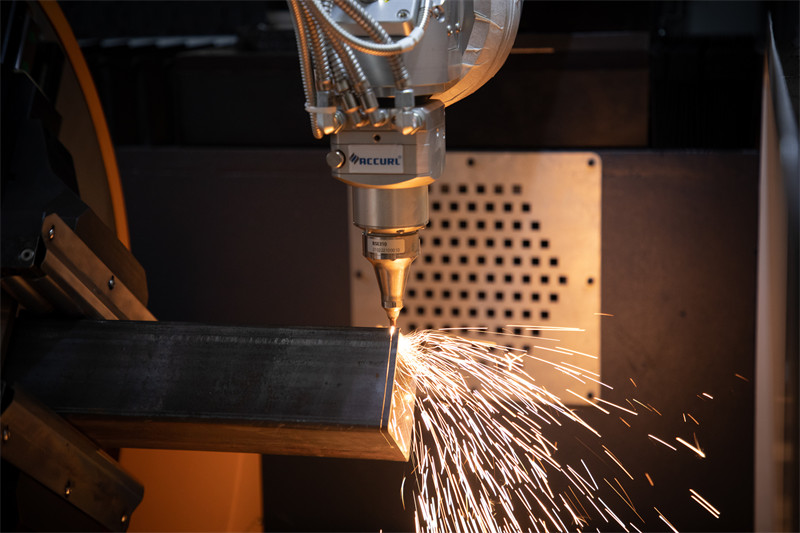

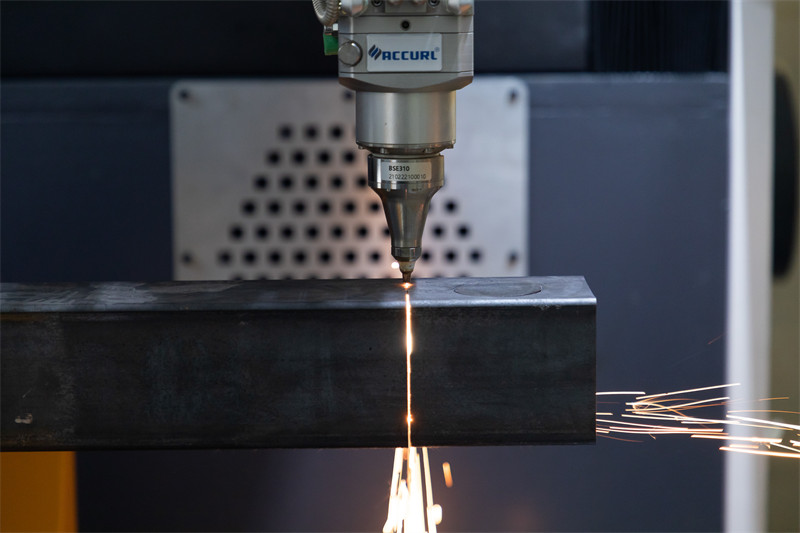

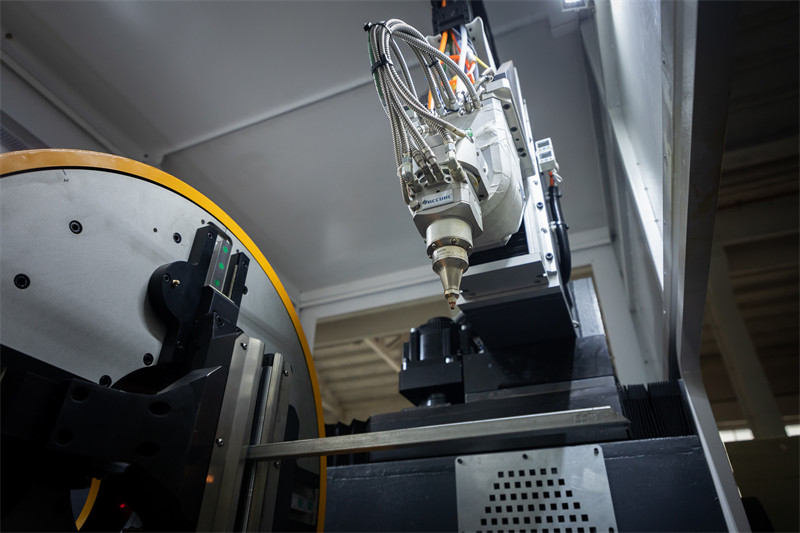

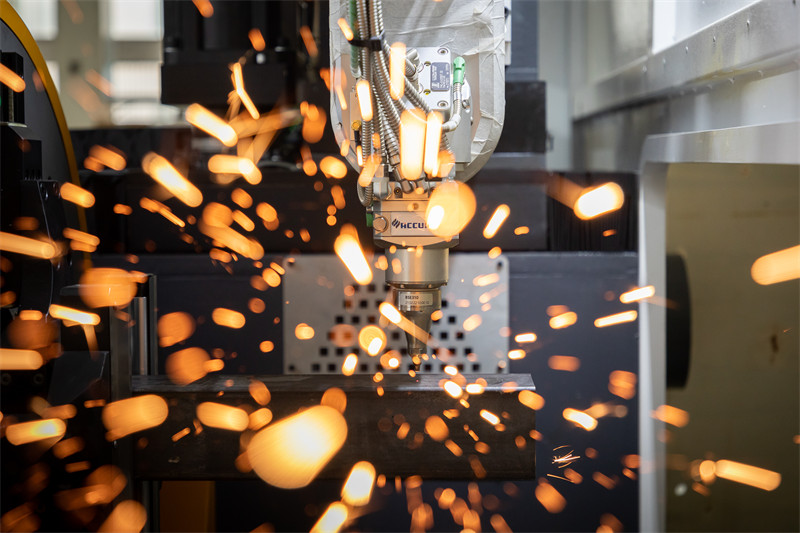

কাটিং হেড রেটুল:

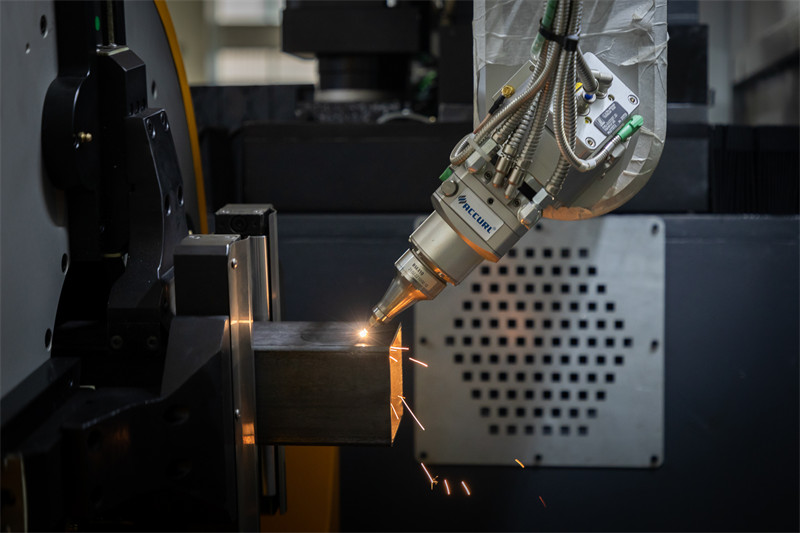

RAYTOOLS AG রৈখিক ড্রাইভারের মাধ্যমে বাহ্যিক মোটর এবং অন্তর্নির্মিত ড্রাইভ ইউনিটের সাথে আসে এবং ফোকাসিং লেন্স স্বয়ংক্রিয়ভাবে 25 মিমি পরিসরে অবস্থান পরিবর্তন করতে পারে। ব্যবহারকারী পুরু শীট বা অন্যান্য বিভিন্ন বেধ এবং উপাদান শীট দ্রুত ছিদ্র সম্পূর্ণ করার জন্য প্রোগ্রামের মাধ্যমে ক্রমাগত ফোকাস সেট করতে পারেন।

নতুন প্রজন্ম তার বর্ধিত কর্মক্ষমতা এবং নতুন অটোমেশন বৈশিষ্ট্য দ্বারা প্রভাবিত করে। দ্রুত, সহজ, আরও দক্ষ, আরও দীর্ঘস্থায়ী - এইভাবে অসংখ্য উন্নয়নের কারণে লেজার কাটিং নতুন প্রজন্মের মধ্যে রূপ নিচ্ছে।

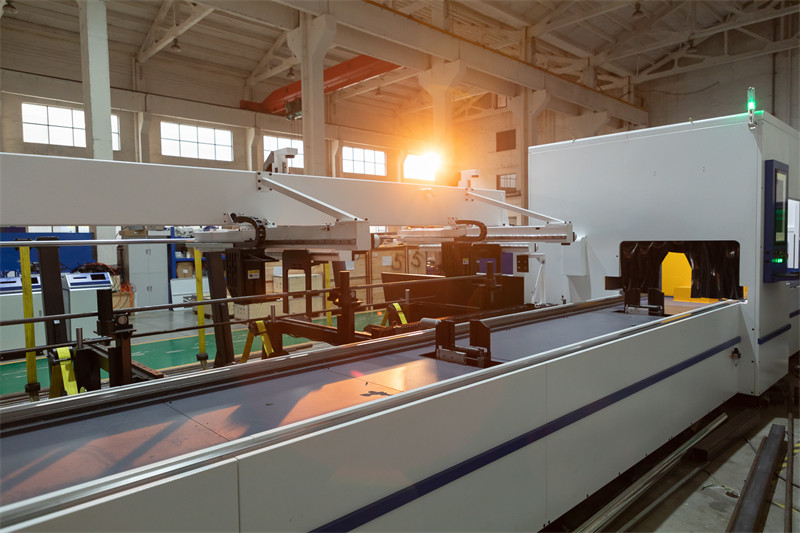

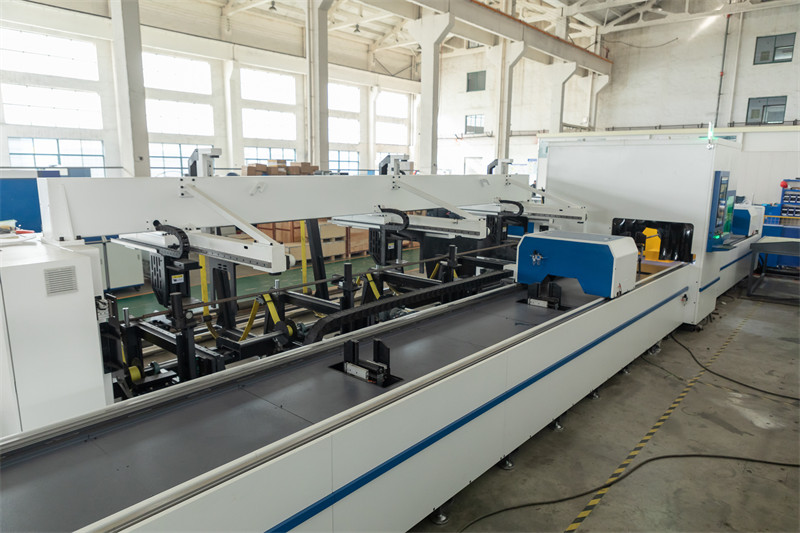

স্বয়ংক্রিয় যান্ত্রিক লোডিং সিস্টেম Atl-60:

উচ্চতা সীমা মডিউল:
স্বয়ংক্রিয়ভাবে আয়তক্ষেত্রাকার টিউবের দীর্ঘ এবং সংক্ষিপ্ত দিকগুলিকে আলাদা করুন যাতে প্রতিটি আয়তক্ষেত্রাকার নল সমতল এবং সামনে রাখা হয়।

উপাদান ফ্রেম মডিউল:
পাইপের পুরো বান্ডিলটি উত্তোলন করা হয় এবং উপাদান ফ্রেমে লোড করা হয়।

দৈর্ঘ্য পরিমাপ মডিউল:
পাইপটিকে পাইপের দৈর্ঘ্যে সমতল করুন এবং তারিখটি হোস্টে স্থানান্তর করুন।

ক্রমিক নং.	কর্মক্ষমতা টাইপ	পরামিতি
1	কোলোকেশন মডেল	QL.FCT-6020B
2	প্রচলিত খাওয়ানো টিউব টাইপ	বৃত্তাকার নল, বর্গাকার নল, আয়তক্ষেত্রাকার নল
3	খাওয়ানোর আকার	বৃত্তাকার টিউব: φ25-φ180
		বর্গাকার টিউব: □25-□180
		আয়তক্ষেত্রাকার টিউব: ছোট সাইড≥25মিমি, লং সাইড≤180
4	ফ্রেম লোড হচ্ছে	3000 কেজি
5	একক সর্বোচ্চ ওজন	260 কেজি
6	লোডিং দৈর্ঘ্য	3500-6000 মিমি
7	সমাপ্তির সময়	120S (প্রথম পাইপে চাকের ক্ল্যাম্পিং)
8	সমাপ্তির সময়	20S (টিউবে চক ক্ল্যাম্পিং)

লোড হচ্ছে আকার:

লোডিং উপাদানের আকারের পরিসীমা হলφ25-180, বর্গাকার পাইপ 25-180, বৃত্তাকার পাইপ লোড করতে পারে, একক পাইপ বিয়ারিং 260Kgs

এবং প্রথম লোডিং সময় 120s এর সমান এবং পরবর্তী লোডিং সময় 20s এর কম বা সমান।
